- 产品名称：ftb-1空速管迎角侧滑角传感器
- 产品型号：ftb-1迎角传感器侧滑角传感器空速管系统
- 产品厂商：simtec buergel ag
- 产品文档：
ftb-1空速管迎角侧滑角传感器
的详细介绍
ftb-1ag捕鱼王官方网站迎角侧滑角传感器-微型大气数据系统
---适用于飞行器试飞和生产
迎角侧滑角传感器空速管-微型大气数据系统为飞行器提供多种有价值的飞行参数，例如飞行高度（hp），速度(cas),静压（ps）,动压（qc），攻角（aoa）和侧滑角（aos）。
许多螺旋桨飞机和无人机（uavs）飞行速度比喷气式飞机小得多，这就需要特殊的压力和风标传感器，并采用电子器件来测量非常小的动压。小型飞机和无人机更易受阵风和尾流湍流影响，快速系统响应是非常重要的。
迎角侧滑角传感器空速管-微型大气数据系统可以安装在试验飞机、作战飞机或者无人机（uavs）。测量到的数据被传送到小型飞机和无人机（uav）机舱内嵌入式或便携式大气数据计算机（adc）或飞行控制计算机（fcc）进行实时评估或后期处理。
ftb-1空速管迎角侧滑角传感器-微型大气数据系统显著特点
l 微型大气数据系统，包含空速管、风标传感器及大气数据计算机（adc）
l 测量静压（ps），动压（qc），攻角（aoa）和侧滑角（aos）
l 输出完全校准后大气数据参数（100hz）
l 结构紧凑，尺寸小，质量轻、坚固耐用
l 高精度，性价比高
输出参数：
基本输出数据
l 静压值（ps,）
l 动压值（qc）
l 攻角（aoa）
l 侧滑角（aos）
计算出的大气数据参数
l 气压高度（hp）
l 校准空速（cas）
l 马赫数（m）
ftb-1空速管迎角传感器侧滑角传感器-微型大气数据系统工作原理
下面几个步骤描述了微型大气数据系统工作原理：

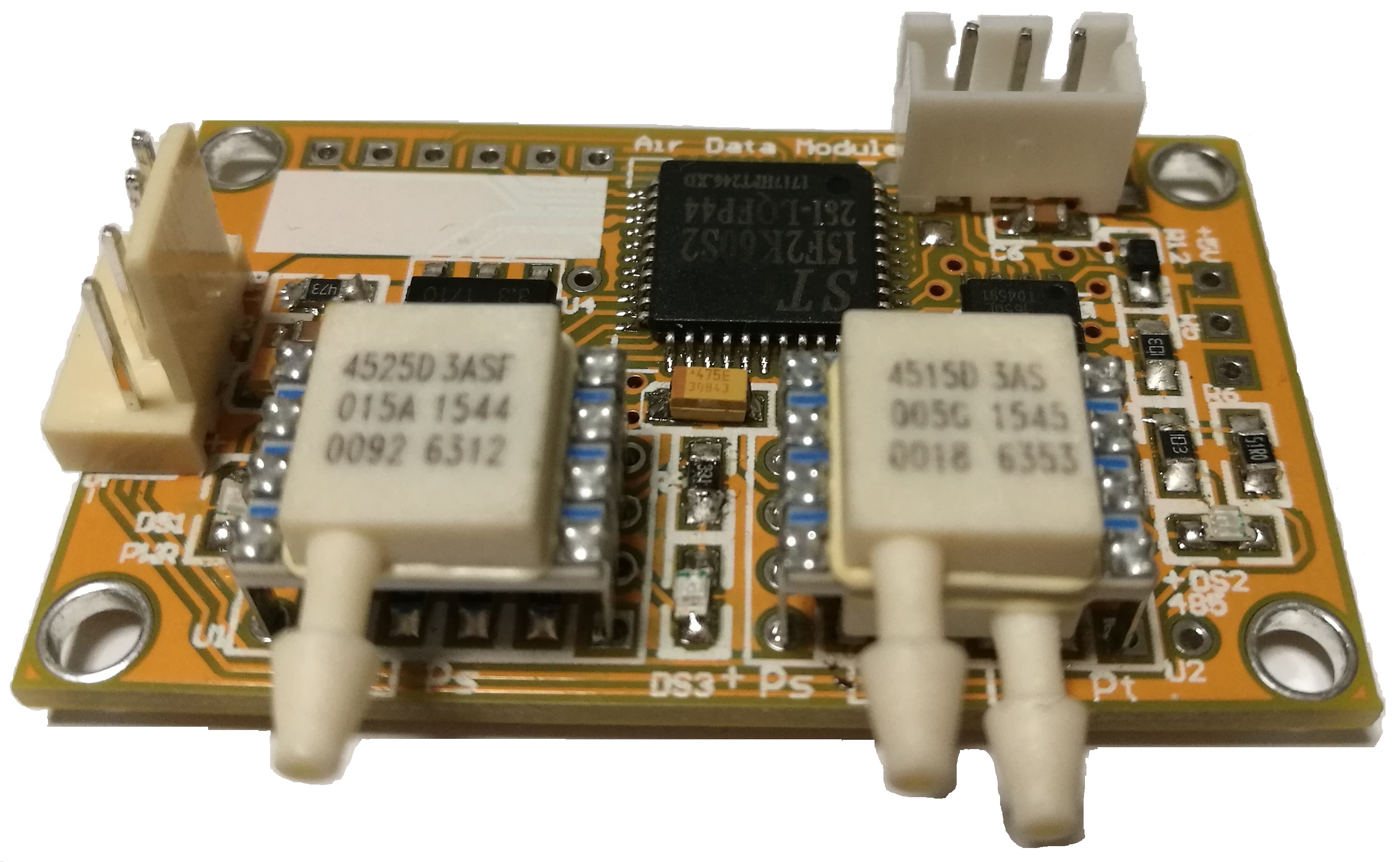

1、静压和全压气流通过导管传给大气数据计算机（adc）,并被内置的压力传感器感知。压力传感器的输出信号被放大，并通过微处理器进行模/数（20位a/d）转换。

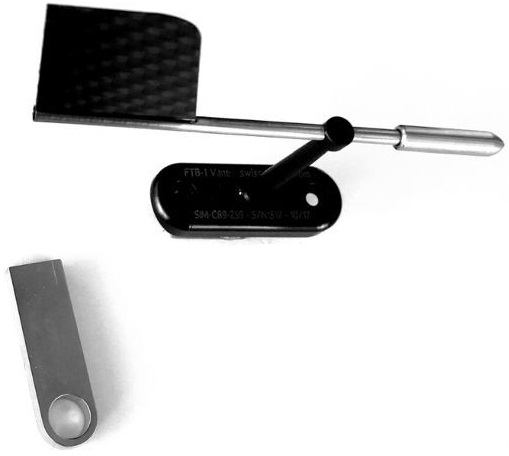

2、2只风标与精密电位计连接在一起，提供出一个相对气流风向的攻角和侧滑角传感器系信号。
4、大气数据计算机（adc）执行传感器的校准和空气动力学修正。然后嵌入式的微处理器基于传感器的数据计算出高度、空速、攻角和侧滑角等各种大气数据参数。
5、大气数据计算机（adc）通过rs-485接口，把这些大气数据传输出去，作进一步处理。
ftb-1迎角传感器|侧滑角传感器|空速管系统的大气数据计算机参数
|
参数 |
量程 |
精度 |
范例 |
备注 |
|
静压（ps） |
238hpa~1080hpa -540m~ 10600m |
0.1%fs 压力 |
|
参见下面注释 |
|
动压（qc） |
<648km/h |
0.1%fs 压力 |
0~50hpa （0~322km/h） |
参见下面注释 |
|
工作温度 |
-60℃~ 70℃ |
|||
备注：
1、精度是在 25℃校准条件下得到的。
2、在-35℃~ 55℃内，对传感器进行了校准精度可以得到保证。在-40℃~ 71℃内精度有所下降。

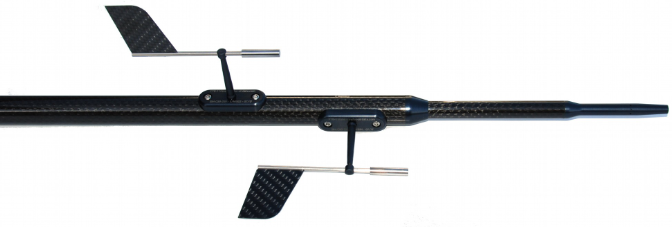

ftb-1空速管迎角侧滑角传感器-微型大气数据系统空速管和风标传感器参数
|
参数 |
量程 |
精度 |
备注 |
|
攻角（aoa） |
±140° |
0.5% |
|
|
侧滑角（aos） |
±140° |
0.5% |
|
|
温度 |
-55℃~ 125℃ |
||
接口
pss-8 adc大气数据计算机电气接口-输入电压及功耗：
28vdc(9~32vdc)，50ma@28vdc
数据接口：rs-485 接口（半双工）；
波特率：230400bps(可选115200bps)
ftb-1空速管机械接口：
l 该系统足够坚固，能够承受高g负载。
l 抛光铝制大气数据计算机外壳（en aw-6082）
l φ22mm碳铝合金管
l 所有的铝都是经过阳极化处理
pss-8x adc大气数据计算机数据速率，分辨率、延迟及带宽
|
特性 |
值 |
备注 |
|
数据速率 |
100hz |
|
|
分辨率 |
20位 |
在adc中，所有的计算是32位，*终的数据协议可以增加或减少分辨率。 |
|
传输延迟 |
<20ms |
包括压力传感器及100hz的数据速率 |
|
带宽 |
20hz |
截止频率-3db |
|
启动时间 |
<1sec |
非常快速启动时间 |
fftb-1重量
l 空速管及2只风标传感器：0.35kg
l 大气数据算计（adc）：0.25kg
ftb-1空速管|迎角传感器|侧滑角传感器相关产品

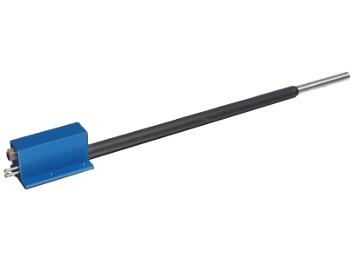

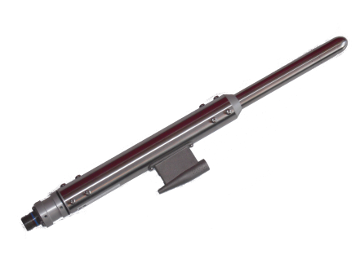

adp5.5五孔空速管|攻角传感器|侧滑角传感器系统 hps-1加热型空速管

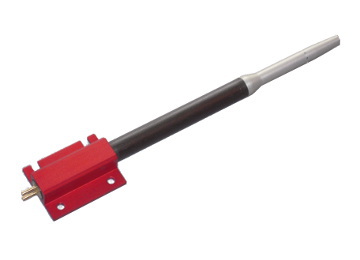

碳纤维pss-8空速管 微型ftb-1迎角传感器|侧滑角传感器|空速管系统

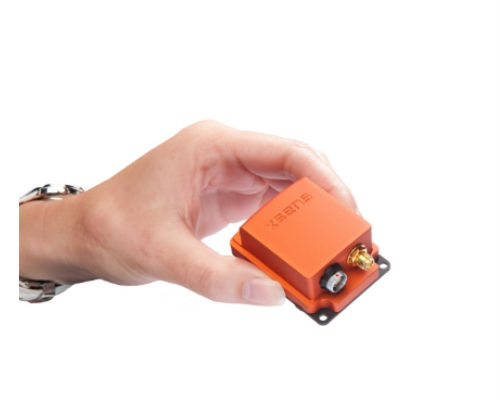

mti-300和mti-g-710航姿参考系统 hg1120和hg4930惯性测量单元imu及huide n580惯性 gnss组合导航
