产品名称：adc-10大气数据计算机
产品型号：adc-10和adc-10-x系列
产品厂商：simtec buergel ag
产品文档：

你添加了1件商品

简单介绍

adc-10是一种高精度大气数据计算机|高度空速测量单元，它通过rs-485数字数据接口提供总压、静压和温度数据。adc-10在整个温度范围内，对硅基压力传感器，进行单独校准，并且与质量轻和低功耗的完美结合。adc-10大气数据计算机|高度空速测量单元可靠的micro38999连接器、具有导电涂层的高质量铝外壳和防雷电子器件的相互作用提供了出色的emi/emc和间接雷击保护。

adc-10大气数据计算机

的详细介绍

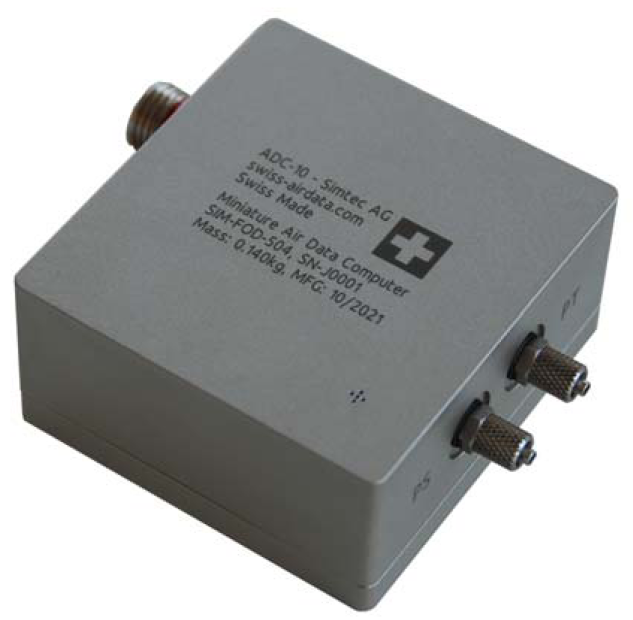

simtec ag公司adc-10大气数据计算机|高度空速测量单元

-含adc-10x

simtec ag公司adc-10是一种高精度大气数据计算机|高度空速测量单元，它通过rs-485(rs422)数字数据接口提供总压、静压和温度数据。adc-10在整个温度范围内，对硅基压力传感器，进行单独校准，并且与质量轻和低功耗的完美结合。adc-10大气数据计算机|高度空速测量单元可靠的micro38999连接器、具有导电涂层的高质量铝外壳和防雷电子器件的相互作用提供了出色的emi/emc和间接雷击保护。

adc-10大气数据计算机|高度空速测量单元主要功能
–小巧、质量轻、低功耗、坚固
–高精度和低漂移的压力传感器
–rs-485数据接口半双工或全双工，适用于长电缆上的高噪声环境
–从-55°c~ 80°c温度范围内完全补偿（高于-40°c通电）
–防雷击电路
–emi/emc优化铝盒
–输出高达100hz的完全校准大气数据参数，传输延迟极低
–与simtec ag大气数据系统产品线兼容
–通过维护软件轻松配置输出速率、数字滤波器和波特率

adc-10大气数据计算机|高度空速测量单元典型应用
–大气数据
–无人驾驶飞机uav、无人机drone
–垂直起降vtol、旋转翼无人机
–飞行试验和测试

–风洞测量设备

adc-10大气数据计算机|高度空速测量单元性能参数

静压ps范围	45 hpa … 1'080 hpa -1'800 ft … 69'000 ft（-548~ 21000 m)
动压qc范围	±16 hpa dif（50 m/s） ±30 hpa dif（70 m/s） ±150 hpa dif（152 m/s）其他量程请咨询
压力精度	0.1%fs（全温范围内）
温度范围	-40°c.. 80°c（上电） -55°c.. 80°c（工作） -55°c.. 80°c（存储）
输出频率	100, 50, 25, 20, 10, 5, 1hz
传输延迟	<14ms（@ 100hz, 460'800bps, 2帧数据）
分辨率	24位（压力数值）
压力单位	pa, hpa, kpa, psi, inhg, mmhg
空速单位	m/s, km/h, kts, mph, ft/min
高度单位	m, ft
基本数据帧	静压ps、动压qc和大气总温tat
计算出的数据帧	气压高度hp、拨正气压高度hb、校准空速cas、真空速tas、马赫数m、升降速率cr、大气静温sat
介质兼容	清洁、无冷凝、无腐蚀气体

电气参数
电气接口	rs485半双工和全双工（rs422)
供电电压	7~33 vdc
功耗	50 ma @ 9v 20 ma @28 v
波特率	57'600 bps 115'200 bps 230'400 bps（默认） 460'800 bps
电气接头	amphenol 2m801-011-07m8-13pa，micro38999

机械参数
压力接口	内径ø4 mm
重量	130 g
外形尺寸(lxwxh)	66 mm x 70 mm x 32.5 mm（不含压力和电气接头）

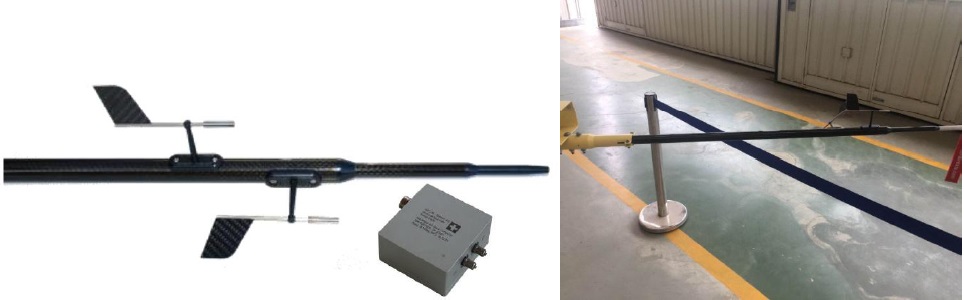

adc-10x大气数据计算机|高度空速测量单元比adc-10多一个攻角传感器和侧滑角aos输入和输出模块；adc-10x一般与ftb-1ag捕鱼王官方网站、攻角侧滑角传感器系统配合使用，作为标准的大气数据来使用，进行飞行器的飞行试验。

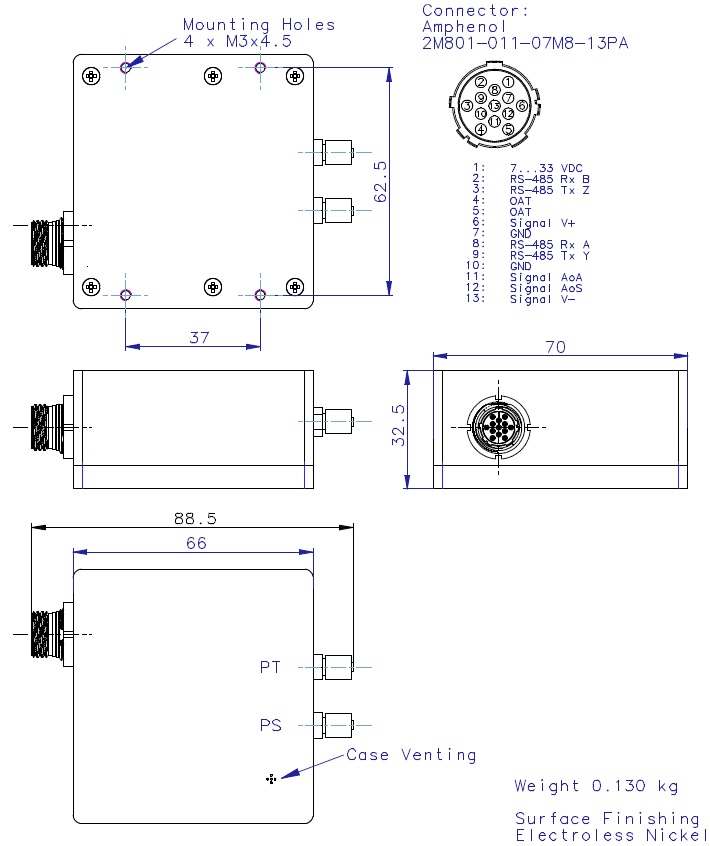

adc-10和adc-10x大气数据计算机|高度空速测量单元外形图
