产品名称：alt-9000无线电高度计模拟器
产品型号：alt-9000-viavi-aeroflex
产品厂商：aeroflex-viavi
产品文档：

你添加了1件商品

简单介绍

viavi/aeroflex alt-9000无线电高度计模拟器|雷达高度表测试仪，iavi公司alt-9000通用无线电高度计航线测试ag捕鱼王官方网站的解决方案多功能，省时，适用于所有类型无线电高度计的便携式测试设备。viavi alt-9000是一种便携式无线电高度计航线测试设备，它利用光纤延迟，使其能够适用于所有类型的无线电高度计。alt-9000测试完整的无线电高度计系统，使操作人员能够隔离天线、同轴电缆、lru或指示器的问题。这消除了不必要的lru交换或其他系统组件更换。

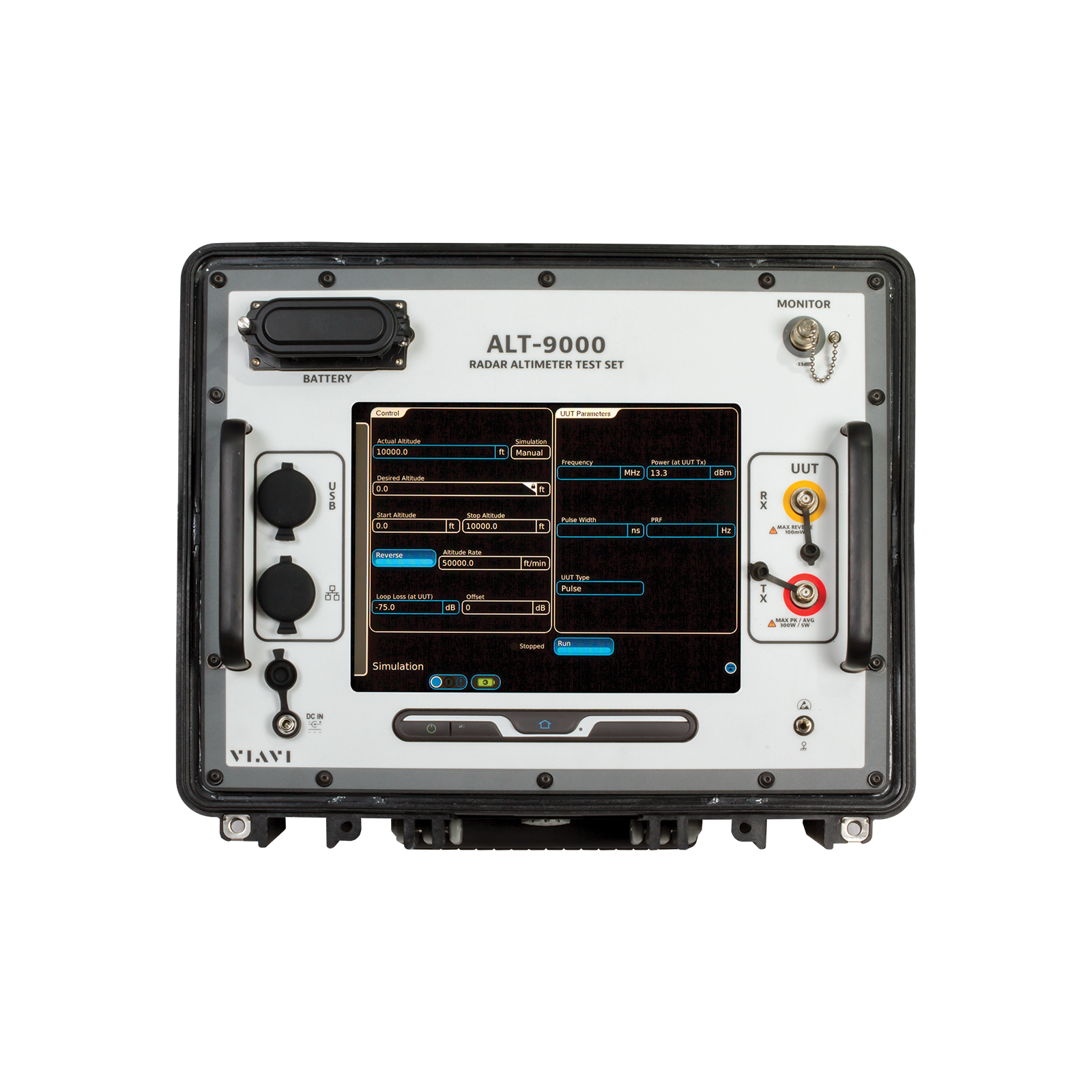

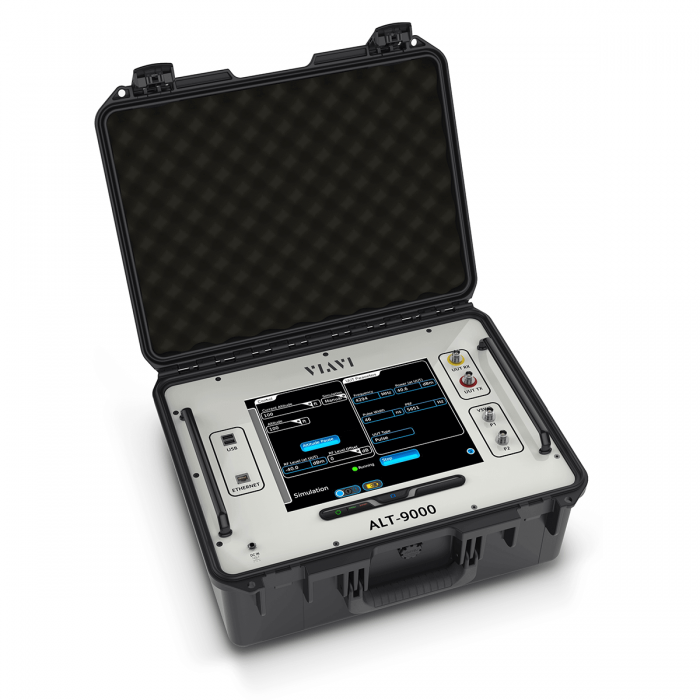

alt-9000无线电高度计模拟器

的详细介绍

viavi/aeroflex alt-9000无线电高度计模拟器|雷达高度表测试仪

产品型号：alt-9000
产品名称：无线电高度计模拟器|雷达高度表测试仪
品牌：唯亚威(viavi)(原艾法斯aeroflex)
主要功能：用于测试fmcw和脉冲无线电高度计和模拟高度数值。

viavi公司alt-9000通用无线电高度计航线测试ag捕鱼王官方网站的解决方案多功能，省时，适用于所有类型无线电高度计的便携式测试设备。viavi alt-9000是一种便携式无线电高度计航线测试设备，它利用光纤延迟，使其能够适用于所有类型的无线电高度计。alt-9000测试完整的无线电高度计系统，使操作人员能够隔离天线、同轴电缆、lru或指示器的问题。这消除了不必要的lru交换或其他系统组件更换。

viavi/aeroflex alt-9000雷达电高度计模拟|无线高度表测试仪特色

测试所有类型的无线电高度计，包括lpi变体·通过天线耦合器在uut 发射/接收连接器或飞机
发射/接收天线上直接连接
利用发射功率管理跟踪lpi无线电高度计的快速探测器
软件可升级
测量大多数无线电高度计的发射功率/频率/脉冲宽度/频偏/prf参数
大型触摸屏显示器

viavi/aeroflex alt-9000无线电高度计模拟器|雷达高度表测试仪优点

执行完整的闭环系统测试
重现飞行状态
隔离已安装系统的故障组件
创建动态高度模拟的配置文件
以5英尺为增量模拟5英尺*到10000 英尺，(扩展高度选项:模拟16000英尺和25000 英尺作为离散高度选择)

viavi/aeroflex alt-9000无线电高度计模拟器|雷达高度表测试仪应用

模拟静态或动态高度以支持tcas 和 gpws/taws飞机系统的测试
测试无线电高度计的接收灵敏度

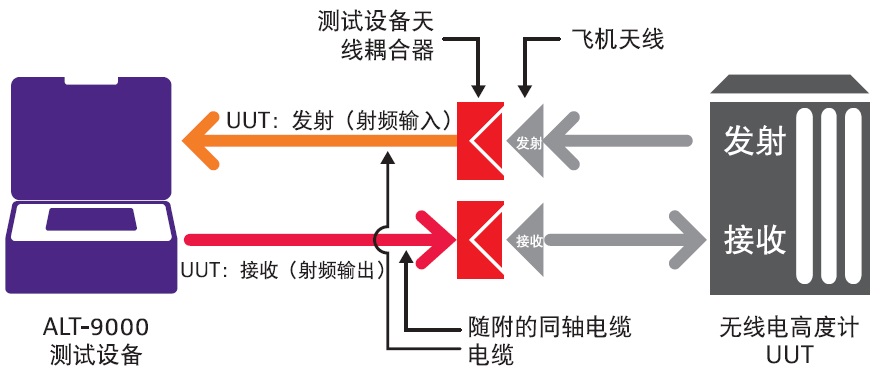

viavi/aeroflex alt-9000无线电高度计模拟器|雷达高度表测试仪连接示意图

alt-9000雷达高度计射频耦合器：随货的天线耦合器允许无线电高度计系统通过闭环测试进行快速验证。

alt-9000无线电高度计模拟器|雷达高度表测试仪理特性

尺寸: 8.4英寸(高)x18.6英寸(宽) x16.3英寸(深)，21.4 厘米x 47.4厘米x41.5 厘米，仅测试仪；16.4英寸(高)x33.7英寸(宽)x28.5英寸(深)，41.6 厘米x 85.6 厘米x 72.4 厘米，含标准运输箱或附件箱

重量:32 磅(14.5干克)，仅测试仪；88 磅(39.9干克），套件装运重量

环境条件
工作温度：-10°c至55°c (314°f至131°f)

储存温度：-30°c至70°c (-22°f至158°f)

测试仪认证：mil-prf-28800f，第2类；mil-std-810f；ce,ul、rohs

alt-9000雷达高度表测试仪|无线电高度计模拟器订货信息和可选附件

订购编号p/n                                                    描述
alt-9000 或22145341                   alt-9000 无线电高度计测试套件
alt-9000opt1或者22156699      16000 和 25000英尺扩展高度
alt-9000b或者22162529            alt-9000b无线电高度计测试套件，配备与f-15 cara radalts 兼容的键控适配器viavi公司alt-9000无线电高度计测试仪|雷达高度表模拟器标准附件

订购编号p/n 描述

22151020            alt-9000 无线电高度计测试设备
22153534            运输箱
67374                电源
22116266            电池(安装在测试设备中)，锂电池(14.4v，6.8ah)
62401                电缆，tnc-tnc，12英寸(环回)
38353            tnc-tnc 适配器(2个)
139139            天线耦合器(2个)
139152            天线耦合器支撑杆(2个)
22153321           同轴电缆，rg400，tnc-tnc,黄色4英尺
22153326            同轴电缆，rg400，tnc-tnc，红色4英尺
22153329            同轴电缆，rg400，tnc-tnc，黄色20英尺
22153332            同轴电缆，rg400，tnc-tnc,红色20英尺
112036                衰减器，固定20 db(2个)
62302                电源线(美制)
64020                电源线(欧制)

22149658            入门手册
22162292            键控适配器连接电缆(限alt-9000b套件)
viavi公司alt-9000无线电高度计测试仪|雷达高度表模拟器可选附件
订购编号p/n                         描述
alt-9000-mm                    维护手册
