honeywell公司chadwick helmuth vxp振动平衡分析仪

-订货型号p/n: 901-15160-2

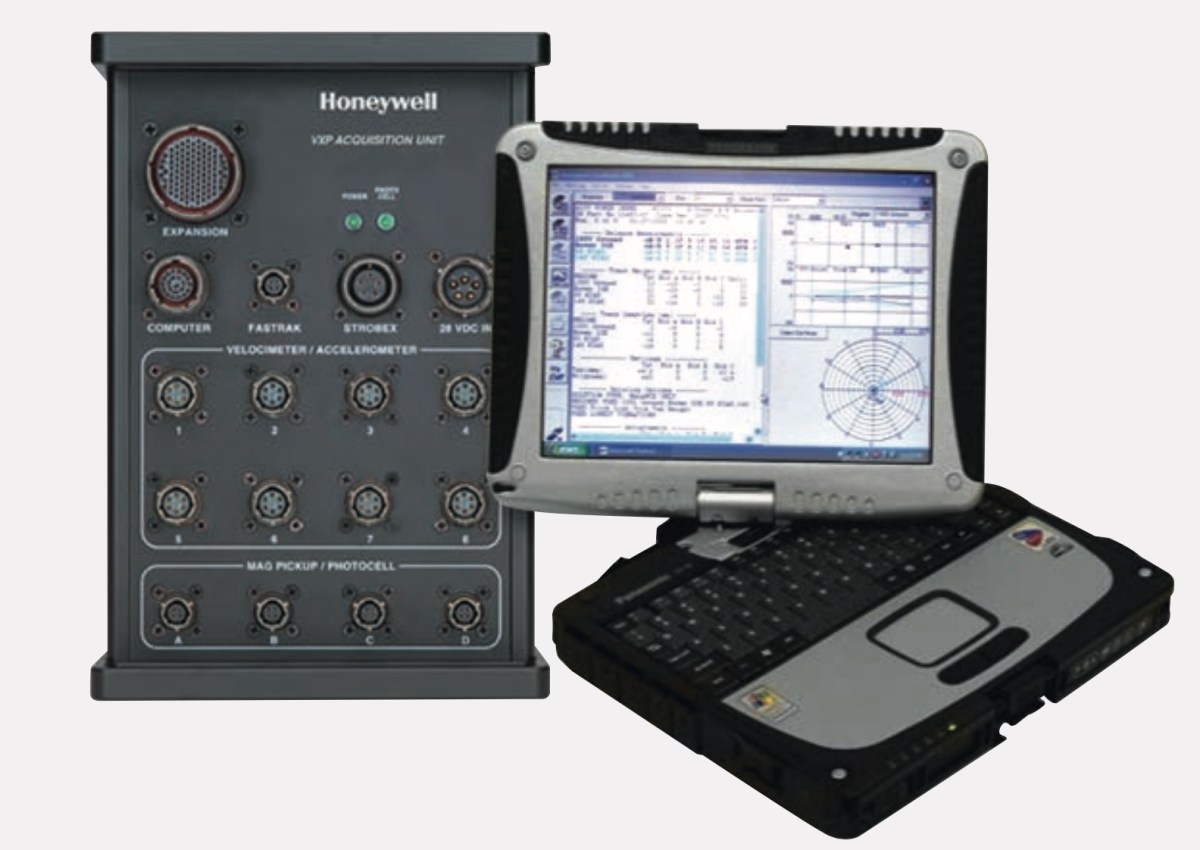

vxp动平衡分析仪有两个主要部分，手提电脑（du）和采集单元（au），vxp符合mil标准和环境要求emi，坚固耐用的设计值得您的信赖，在艰苦的飞行条件下同样可以使用。

• 阳光下可读，可以调整明暗的显示器
• 简单易用的触摸屏界面
• 六通道同步高速数据采集
• 扩展的smart chart™功能用于平衡分析过程
• 强大的输入功能满足48个振动分析，6个photo cell/ mag，2 个fastrak™和配件信号输入
• 便携，车载，商业和军 事等不同环境配置可供选择
• 75 khz的频率范围，分解模式为51,200， 大于90 db的动态范围
• 配套的打印机可在飞机上即时应用
• 清楚的显示图形帮助排除故障

chadwick vxp平衡分析仪核心是一款坚固耐用的笔记本电脑，装有采集数据和振动分析的软件,搭配高速输入的触摸屏。vxp振动平衡分析仪采集单元（au）：vxp （au）从各种类型的传感器中采集并处理信号,采集单元使用新的信号调理系统，数字信号处理器（dsp），数据转换以及存储技术。扩展连接器可以通过单电缆快速的连接到有线飞机。

动平衡测量
振幅精度： /-2°
相位精度：1°
频率范围：180至60 000 rpm
同时通道：4个振动，1个方位角和1个fastrak

硬件接口：4磁性拾取器/光电管、16个速度计、26个加速度计、6个电荷加速度计、1频闪灯和1 fastrak
频谱分析：
频率范围：0-20 hz至0-75 khz
频率分辨率：400至51200行
动态范围：>90 db
尺寸：7.1英寸 宽x 4.6英寸 高x 10.2英寸 深（英寸）
重量：6.5磅
供电：18至32 vdc
温度：-30°c至 60°c

vxp振动平衡分析仪显示单元 （du)：du显示单元是一个坚固便携的pentium™系统计算机。它可以显示菜单选项，采集数据，计算ag捕鱼王官方网站的解决方案和其他信息。内置磁盘提供了巨大的数据存储容量。拥有明亮清晰的可触摸式显示屏,计算机使用windows的应用程序和标准的pc外设。

指向设备：触摸板和触摸屏
存储容量：500 gb ssd
接口：rs-232、usb 3.0、hdmi、rj45、sd
内存：16 gb ram
电源要求：16 vdc
尺寸：10.7英寸 宽x 1.9英寸 高x 8.5英寸 深（英寸）
重量：4磅

smart chart™ 软件：相对于chadwick的（8500系列），vxp分析仪数据采集以其简单直接的操作和毫无差错的维护方案的分析著称。dsp增加了数据采集和图形编辑的灵活性，vxp可以显示美好的振动趋势分解，极性分解，所有振动限制的超标都会立即显示。

监视器：隐形的飞行员，在运用vxp的监控功能时,在规定的时间间隔收集，处理和记录来自传感器的数据，无需用户干预。记录和处理的数据可以被机组人员实时查看或下载分析。 vxp的超大容量内存和pcmcia记忆卡能存储数天的飞行数据。

honeywell公司chadwick helmuth vxp振动平衡分析仪附件

visual blade跟踪器“strobex135m-12”p/ n8620：螺旋桨追踪器可以与v2k( ),  vxp 和 8500c( )配套使用，用于观测主螺旋桨的路径和lead/lag 问题，同于也可以应用于尾部螺旋桨。螺旋桨端部的“tip targets” 是为 v2k( ),  vxp 和 8500c( )配套的器件。轨迹和lead/lag的数据可以记录在跟踪记录表之中，或者在8500c( )的 “smart chart”中计算路径和平衡的调整信息。
光学定位跟踪器fastrak，p/ n11800-3：day/night blade tracker 是与 8500c( ),  vxp, on-board vxp 和 vms ii 配套使用，可以快速跟踪螺旋桨并诊断 lead/lag 问题， 精度控制在 /- 1 mm以内。当和 carry-on vxp配套使用时在测量动平衡的同时可以收集跟踪和 lead/lag的数据。在夜间使用时，用反射感光胶布粘贴在螺旋桨的边沿位置，用来反射从设备下方玻璃罩中红外线发射器射出的红外线。
便携式打印机 dpu-414-m：便携式打印机与v2k( ), carry-on vxp vms ii 和on-board vxp配套使用，打印转动设置，测量数据，转动调整和预测设计方案。这种打印机使用起来很便利，在飞机上就可以得到打印资料，不需要配合电脑使用。打印机可用充电电池供电，如果飞机上没有电源,也可以通过vxp为充电电池充电。

振动传感器：测速仪p / n 7310与v2k( )，便携vxp，8500c（ ），内载vxp 和vms ii配套使用。在高温度的环境下，加速计用于涡轮发动机的振动测试和分析。
加速计4177b，p / n4109用于vibrex系统与平衡仪器177m-6。
光学传感器：magnetic pickup 3030a，p/ n5876通常用于与频率和方位相关的主螺旋桨的动平衡测量，适用于所有的“zing”®系统。
光学探头，p/ n10200-1通常用于与频率和方位相关的尾螺旋桨的动平衡测量，同时也可以测量传动轴和鼓风机，配合8500c（ ）和便携式vxp使用。
光学探头，p/ n12900通常用于与频率和方位相关的尾螺旋桨的动平衡测量，同时也可以测量传动轴和鼓风机，配合v2k（ ）使用。
传感器电缆：测速计电缆，p / n11210-x可以提供不同长度。用于v2k（ ），便携式vxp和8500c（ ）。magnetic pickup 电缆，p / n10808-x可以提供不同长度。用于v2k（ ），便携式vxp和8500c（ ）。
光学探头电缆，p / n10185-x可以提供不同长度。用于v2k（ ），便携式vxp和8500c（ ）。
方位反射镜和提示目标：方位角反射器，p / n10444推荐将自粘反光材料与photocell p / n12900和光学探头p / n10200-1配套使用。
反射器，p / n3300与光学探头p / n10200-1和tip targets 3428-2/-4配套使用。选择反光材料作为 tip targets。
基本的传感器支架：支架p / n3382-1/ a和p / n3383-1/ a用于安装加速计的4177b，p/ n4109和测速计p / n 7310。光电传感器支架p/ n10423（-1）用于安装光学探头p/ n 12900。飞机专用支架适用于加速计4177b和测速计7310。
