大气数据计算机和大气总温传感器tat

大气数据计算机adc是一种多输入多输出的机载综合设备。它靠高精度压力传感器和温度传感器及角度传感器得到如静压ps、总压pt、总温tat、迎角（攻角）aoa和侧滑角aos等原始参数，再把这些参数通过输入接口传递到相应的测试转化设备上去，*后得出飞机的当前飞行数据和外部飞行环境的各项参数和数据。大气数据计算机和总温传感器tat以计算机为中心，和某些大气参数传感器、输人输出接口配合一起工作。大气数据计算机和总温传感器tat根据传感器测得的某些原始参数，如静压、总压、总温、迎角等信息，计算出较多的与大气参数有关的数据，如飞行高度hp、垂直变化率、指示空速ias、真空速tas、马赫数、大气静温sat、迎角aoa等。这些数据将提供仪表系统指示或显示，也供给自动飞行控制系统、发动机控制系统、飞行数据记录器、导航计算机、飞行管理计算机等使用。大气总温传感器tat的总温信号可供大气数据计算机作解算大气静温sat、真实空速tas等参数用。

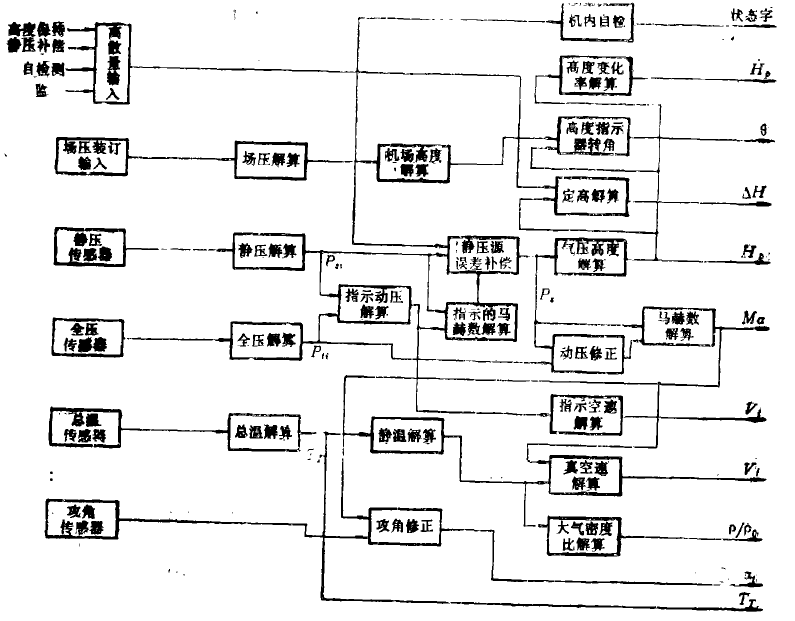

大气数据计算机流程及输出图

• 飞行高度hp：气压在校正后得出飞机的气压海拔高度。
• 总温tat：气流绝热滞止到速度为零时的温度。
• 全压pt：平行于气流方向和正对气流方向时，测得的压力。该数据是可以通过设置的压力传感器直接测出获得的。
• 静压ps：无扰流的飞行器周围的空气压力。
• 动压qc：全压与静压之差,与校准空速cas呈函数关系。
• ：气流来流速度与翼弦之间的夹角。

通过正确地引入全压pt和静压ps是准确地测量飞行大气数据参数的关键之一。由于飞机自身对气动流场的干扰, 使实际引入的全压、静压与自由流中的真实值有一定的偏差，这时需要大气数据计算机adc来修正静压源误差。静压源误差对所有大气参数都有影响, 但在实际的大气数据计算机中, 并不需要对每一个大气参数进行修正, 利用给出的函数关系编制软件程序, 解算出真实静压, 其他大气数据参数的解算, 采用修正后的静压, 即可达到修正目的。

经地面检测合格的大气数据计算机adc还需要装在相应机种的飞机上作飞行试验, 以校准静压源误差曲线。风洞吹风试验给出的静压源误差曲线, 是通过按一定比例缩小的模型吹风获得的, 与飞机的真实情况有差异。因此, 需通过多次试飞, 给出真实的静压源误差曲线然后, 修改软件程序再次试飞验证。此项试验在试飞研究中心采用对比试飞法进行。在飞机的设备舱内需安装机载数据采集系统, ps标准静压、pt全压传感器、大气总温传感器等。飞行中,连续测量并记录标准传感器输出的静压、全压、总温及大气数据计算机的输出量。通过实时显示系统及计算机的采集数据进行处理和分析计算, 得出对比试飞结论。

气动补偿以及采用大气数据计算机补偿静压源误差是重要的课题 它涉及气动力学、风洞试验、ag捕鱼王官方网站设计、计算机技术、数据处理、飞机设计以及飞行试验等。大气数据计算机研制和开发这一个方面阐述静压源误差及其补偿，从事研制及飞机设计等方面的专家也在此领域颇有建树。

大气数据计算机和大气总温传感器tat技术指标：

• 供电: 28vdc（ 9~32vdc）大约 28ma at 28vdc
• 数据接口: rs-485 half-duplex) at 230'400 bps or lower
• 输出: ps, qc, oat, hp, cas, tas, mach, c/r, etc.
• 数据刷新: 100hz
• 静压ps: 238hpa ... 1080hpa, -1'800 ft .. 35'000 ft, up to 70'000ft
• 动压qc（空速传感器）: 200kcas, 300kcas or according to max. airspeed requirement or customer

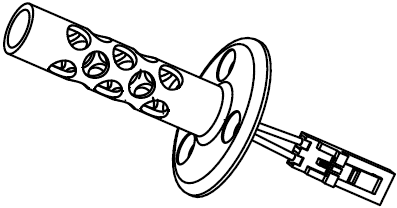

• 大气总温传感器tat (oat): -60°c .. 70°c
• 压力精度: 0.1%fs (-45°c .. 60°c)

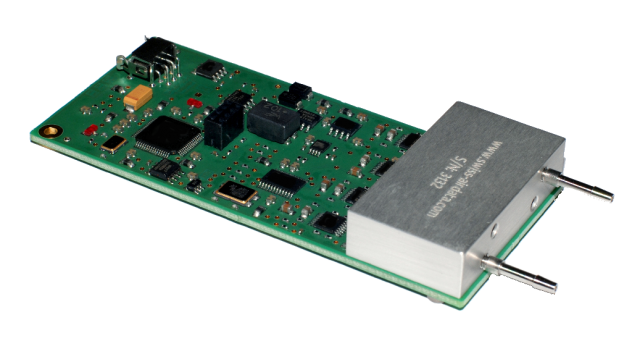

• 重量: 0.040kg adc board, 0.005kg 大气总温传感器oat

大气总温传感器tat的总温信号可供大气数据计算机作解算大气静温、真实空速等参数用。

大气总温传感器tat及大气静温sat和oat之间的关系:

tat=sat ram rise

ram rise=sat×0.2×m2
